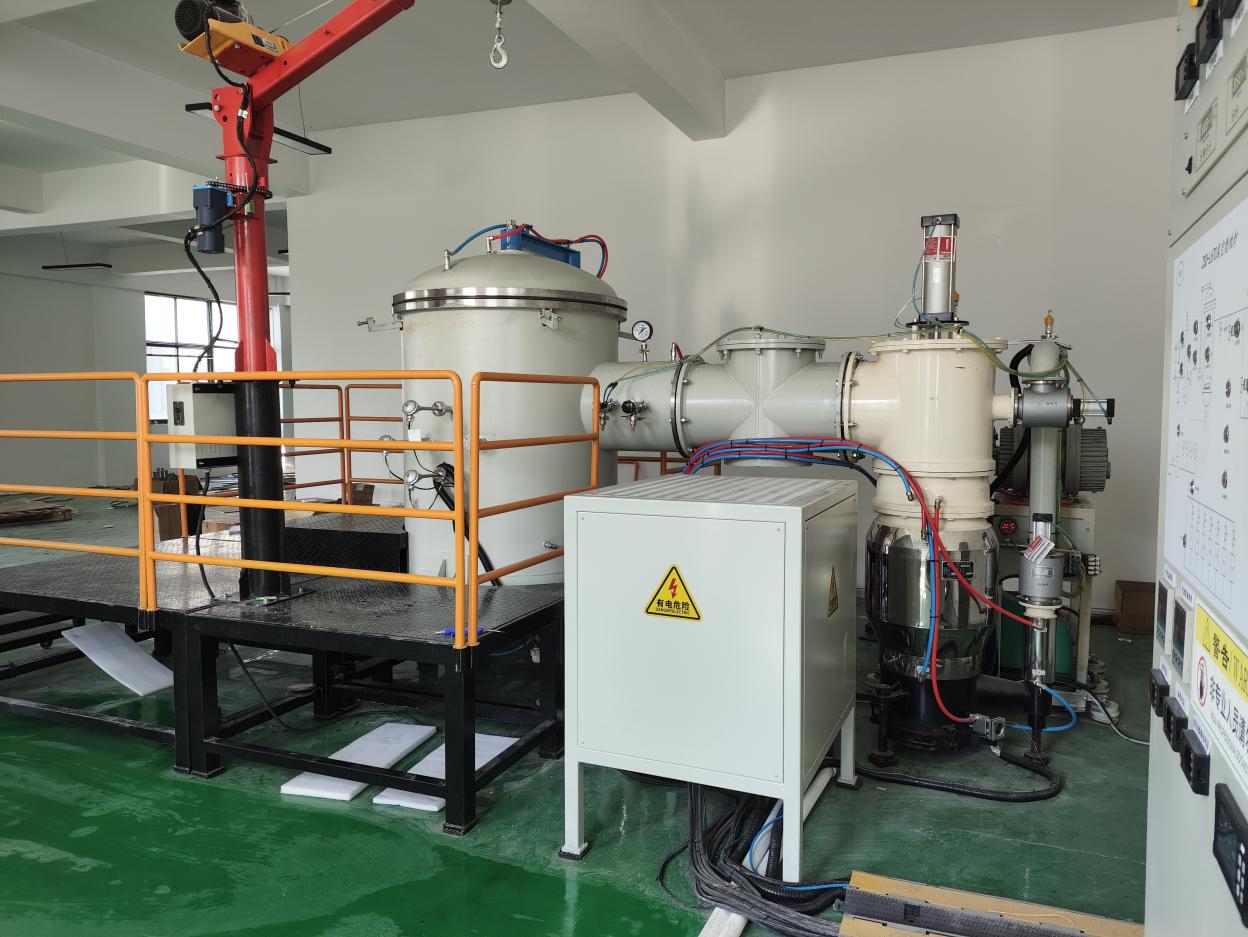

真空钎焊炉

产品结构：

真空钎焊炉主机为卧式或立式、单室结构，由真空腔体、加热室、真空系统、充气系统、气动系统、水冷系统，含氧量检测系统，电气控制系统等组成。

真空系统本设备由扩散泵+机械泵，冷阱，电磁充气阀，高真空挡板阀，真空法兰，金属波纹管，真空管道，复合真空计等组成高真空机组

充气系统可通任何惰性气体由大通径充气阀，气罐，分压系统，自动充气阀、手动充气阀、电磁阀、集气管道等组成。

水冷系统：由冷却水分水装置，通过其连接管及附件与设备中相对应的管接头连接，构成全套设备的水冷系统。

应用范围：

真空钎焊工艺是真空环境下，把熔点比基体金属低的钎料，放置在两工件之间的微小间隙产生的毛细管吸力作用下的金属间隙，从而形成焊缝的焊接方式。

产品特点：

采用真空钎焊工艺的优点如下：

1、真空钎焊时加热温度较低，因此对烧结金属的物理化学性能不发生影响或影响很小。

2、可将复杂零件的千万条焊缝一次焊成。

3、零件的变形量小，容易保证组合件的尺寸。

4、真空状态下加热容易去除工件表面的油脂和氧化膜等，提高工件的表面光亮度。

5、钎焊和热处理可同时进行。

6、铸炬生产的真空钎焊炉以金属加热器为主，配置金属隔热屏，放气量小，保证良好的真空性能。工作温度从300℃～1100℃，常规型钎焊炉真空等级最高为10-4Pa，小型炉可达10-5Pa。加热系统采用多区控温，保证了炉内工作区的温度均匀性。可用于工件的铝钎焊、银钎焊、铜钎焊、锰钎焊、镍钎焊。
